Une caméra extérieure filaire ne se raccorde pas à n’importe quelle alimentation : il faut d’abord vérifier ses caractéristiques et le type de connexion utilisé. Voici les points à comparer, les erreurs à éviter et les situations où faire appel à une personne qualifiée.
Pour choisir l’alimentation électrique d’une caméra extérieure filaire, commencez par relever les indications du fabricant sur la caméra, puis comparez‑les avec celles du bloc d’alimentation. La tension, le courant disponible, le type de courant, la polarité et le connecteur doivent correspondre. Si la caméra est alimentée par Ethernet, il faut aussi vérifier la compatibilité PoE des appareils concernés.
Ne vous fiez ni à la seule forme de la prise ni à une valeur courante sur une autre caméra. Les références et les variantes d’un même modèle peuvent avoir des exigences différentes. La documentation du fabricant reste la référence, et tout raccordement au secteur ou toute modification du câblage doit être confié à une personne qualifiée.
Le mot « filaire » décrit la présence d’un câble, mais ne précise pas toujours ce qu’il transporte. Selon le modèle, un câble peut acheminer l’alimentation électrique, les données, ou les deux. Avant d’acheter un bloc d’alimentation pour caméra extérieure, vérifiez donc le schéma de raccordement et la fiche technique du modèle exact.
Une caméra peut recevoir son énergie par une prise dédiée, souvent à basse tension, tandis que la connexion réseau passe par un autre câble. D’autres modèles utilisent le PoE, qui transmet les données et l’alimentation sur un câble Ethernet compatible. Dans ce cas, la caméra doit être reliée à une source PoE appropriée, comme un injecteur ou un commutateur compatible, ou à un enregistreur qui fournit cette fonction.
Une prise Ethernet ordinaire ne fournit pas nécessairement d’alimentation. À l’inverse, brancher une caméra PoE sur une alimentation à prise ronde ne convient pas, sauf si la documentation prévoit explicitement cette possibilité. Pour comparer les modèles et les modes de connexion, consultez la rubrique consacrée aux caméras extérieures compatibles PoE.
Le tableau ci‑dessous résume les vérifications à faire selon le type de raccordement. Il sert de repère, mais ne remplace pas les instructions du fabricant.
| Type de raccordement | Ce qui alimente la caméra | À vérifier |
|---|---|---|
| Bloc secteur séparé | Une alimentation dédiée reliée à la caméra | Tension, courant, courant alternatif ou continu, polarité et connecteur |
| PoE | Un câble Ethernet et une source PoE | Norme ou mode PoE accepté, puissance disponible et compatibilité de chaque appareil |
| Sortie d’un enregistreur | Une sortie prévue pour alimenter une caméra | Caractéristiques de la sortie et limites de l’enregistreur |
Si vous examinez plusieurs options, la page sur les alimentations électriques pour équipements de surveillance permet de repérer les familles de produits, sans présumer de leur compatibilité avec une caméra donnée.
Suivez les mouvements sur une large zone en 4K, avec zoom optique 16x et vision nocturne jusqu’à 80 m.
Huit caméras PoE 3K, détection intelligente et enregistrement continu pour surveiller vos extérieurs.
Repérez d’abord la tension de sortie inscrite dans la documentation de la caméra. Elle doit correspondre à la tension fournie par l’alimentation. Ne supposez pas qu’une caméra fonctionne avec une valeur parce qu’elle est courante sur d’autres appareils. Une tension trop élevée peut endommager l’équipement ; une tension inadaptée peut empêcher son démarrage ou provoquer un fonctionnement instable.
Vérifiez également la nature du courant demandé : continu ou alternatif. Les mentions et symboles de la fiche technique précisent cette information. Une alimentation qui affiche la bonne tension, mais fournit un type de courant différent, ne constitue pas pour autant une alimentation compatible avec une caméra extérieure.
Le courant disponible, souvent exprimé en ampères, doit être suffisant pour la consommation de la caméra. La valeur indiquée sur un bloc correspond à ce qu’il peut fournir dans les conditions prévues, et non à ce qu’il impose automatiquement à l’appareil. Toutefois, une capacité supérieure ne rend pas toute alimentation compatible : la tension, le type de courant, la polarité et les autres caractéristiques doivent aussi convenir.
Ne vous limitez pas à la consommation annoncée en fonctionnement courant. Les fonctions activées peuvent faire varier les besoins, notamment l’éclairage infrarouge, le projecteur, le chauffage intégré ou le déplacement d’une caméra motorisée. Consultez les valeurs de consommation maximale ou les consignes de dimensionnement données par le fabricant. Si elles ne sont pas précisées, demandez confirmation plutôt que de choisir au hasard.
Pour une installation avec plusieurs caméras alimentées par une même source, il faut tenir compte de la consommation totale et des limites de chaque sortie. Un répartiteur ne crée pas de puissance supplémentaire : la capacité de l’alimentation doit couvrir l’ensemble des appareils, selon les recommandations du fabricant. Les besoins au démarrage et les pertes dans les câbles peuvent aussi compter.
Centralisez l’alimentation de vos équipements 12 V avec huit sorties, dans la limite de 5 A au total.
Alimentez vos équipements 12 V en extérieur avec un format compact, un connecteur DC intégré et une protection IP67.
Deux prises peuvent sembler identiques tout en différant par leur diamètre, leur longueur ou leur agencement interne. Comparez la référence du connecteur et ses dimensions avec celles indiquées par le fabricant. Ne forcez jamais une fiche qui s’emboîte mal : elle peut se déconnecter facilement, créer un mauvais contact ou abîmer la prise de la caméra.
Vérifiez ensuite la polarité, c’est‑à‑dire la répartition des pôles positif et négatif pour une alimentation en courant continu. Elle peut être représentée par un schéma sur l’étiquette du bloc et dans la notice. Une fiche compatible mécaniquement peut avoir une polarité différente. Un adaptateur avec embouts interchangeables ne doit être utilisé que si l’embout et son orientation correspondent précisément aux instructions du fabricant.
Examinez aussi les solutions qui n’utilisent pas de prise ronde : connecteur USB, bornier, câble avec fils dénudés ou connecteur propriétaire. Les couleurs d’un câble ne suffisent pas à identifier de façon fiable les conducteurs. Si le branchement exige de dénuder, d’assembler ou de raccorder des fils, suivez la procédure du fabricant et faites intervenir une personne qualifiée lorsque vous ne pouvez pas confirmer le brochage.
Une rallonge ou un adaptateur ajoute un point de connexion et peut modifier la fiabilité de l’ensemble. Il doit être prévu pour les caractéristiques électriques de la caméra et ne pas compromettre la protection contre l’humidité. Évitez les assemblages improvisés et les connexions qui restent exposées aux intempéries.

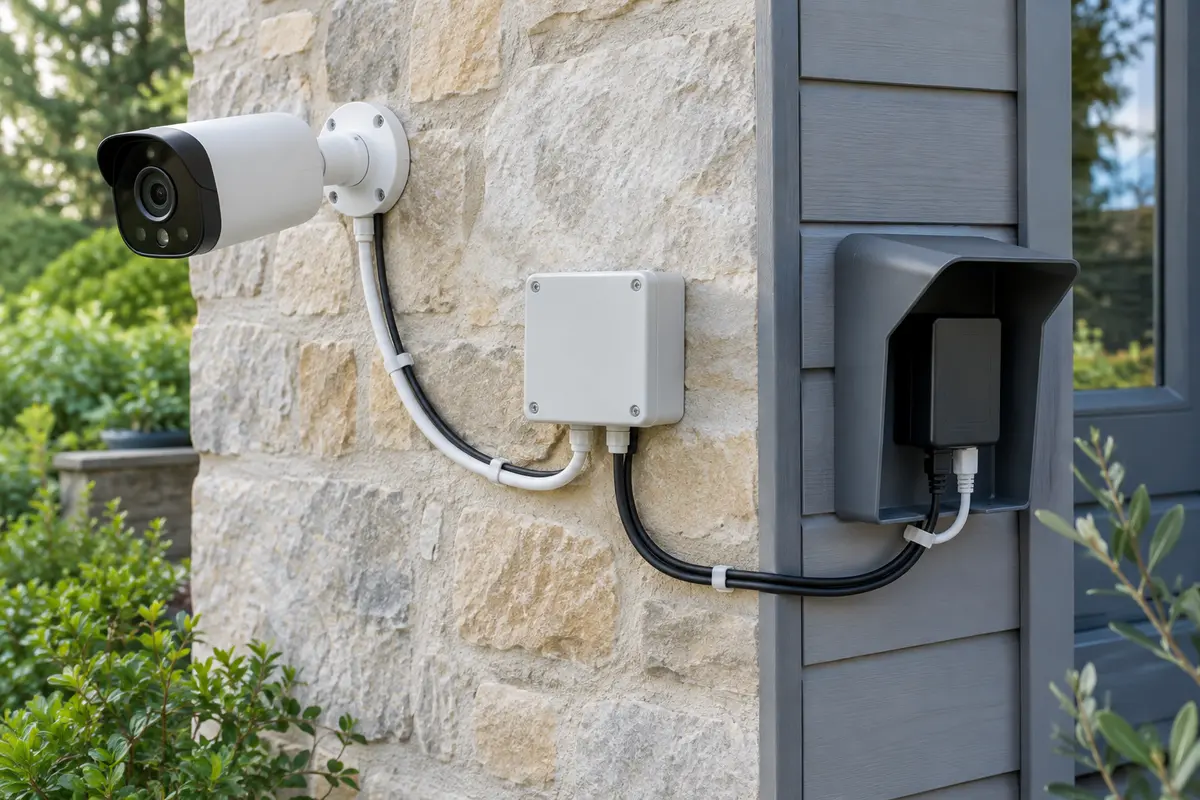

Une caméra conçue pour l’extérieur ne rend pas automatiquement son alimentation étanche. Si le bloc est prévu pour un usage intérieur, installez‑le dans un espace approprié, à l’abri de la pluie et des projections, conformément à sa notice. Un boîtier de protection ou une boîte de jonction peut aider à protéger les connexions, à condition que le matériel soit prévu pour l’environnement et que la pose évite l’accumulation d’eau.
Contrôlez les limites de température de fonctionnement de l’alimentation comme de la caméra. Un emplacement exposé au soleil direct, au gel, à la condensation ou à une source de chaleur peut sortir des conditions autorisées. Pensez également à l’écoulement de l’eau le long du câble : une entrée orientée vers le haut ou une jonction mal protégée peut favoriser l’infiltration. La protection annoncée pour un appareil ne s’applique pas nécessairement à ses prises et accessoires.
La longueur du câble et sa section peuvent influer sur la tension qui arrive à la caméra. Plus le parcours est long, plus il est important de suivre les préconisations de câblage du fabricant. Ne compensez pas une chute de tension en choisissant arbitrairement un bloc plus puissant ou une tension différente. Faites confirmer le choix du câble et de l’alimentation si le trajet est long, si plusieurs appareils sont alimentés ou si le cheminement comporte des contraintes particulières.
Lors de la pose, séparez et protégez les câbles selon les règles applicables à l’installation. Ne faites pas passer un câble d’alimentation basse tension dans un cheminement qui n’est pas prévu pour lui et ne mélangez pas les circuits sans vérifier les exigences de sécurité. Pour une installation fixe, un raccordement au secteur ou une intervention sur le câblage du bâtiment, faites appel à une personne qualifiée. La rubrique dédiée aux boîtiers de jonction adaptés aux raccordements peut vous aider à identifier les équipements de protection à considérer.
Pour vérifier la compatibilité d’une alimentation de caméra, rassemblez les notices de la caméra, de l’alimentation et, le cas échéant, de l’enregistreur ou de l’équipement réseau. Contrôlez que les documents correspondent bien aux références exactes, y compris à la variante ou à la révision du produit. Une ressemblance entre deux modèles ne permet pas de déduire leurs besoins électriques.
Avant la pose définitive, un contrôle visuel des références et des connecteurs peut éviter une erreur simple. Ne mettez pas sous tension un montage dont la polarité ou le brochage restent incertains. Ne manipulez pas de conducteurs dénudés sous tension et ne mesurez pas un circuit si vous n’avez pas les compétences et l’équipement adaptés.
Une fois le matériel raccordé selon la notice, vérifiez le démarrage, la connexion réseau et les fonctions qui sollicitent davantage la caméra. Si elle redémarre, perd la connexion ou ne réagit pas comme prévu, coupez l’alimentation dans les conditions prescrites et reprenez les contrôles. Ces symptômes peuvent avoir plusieurs causes : ils ne justifient pas de remplacer le bloc par un modèle plus puissant sans diagnostic.
La première erreur consiste à choisir une alimentation uniquement parce que sa prise entre dans celle de la caméra. La deuxième est de confondre une intensité disponible plus élevée avec une tension plus élevée : ce sont deux caractéristiques différentes, qui ne se substituent pas l’une à l’autre. Enfin, la mention PoE sur un câble ou un appareil ne prouve pas à elle seule que tous les éléments de la chaîne sont compatibles.
Évitez aussi de multiplier les adaptateurs, les raccords non protégés et les répartiteurs dont les limites sont inconnues. Une installation partagée doit être dimensionnée pour la charge totale, avec des sorties et des câbles conformes aux prescriptions. Pour le PoE, vérifiez la compatibilité entre la caméra, la source d’alimentation et, si nécessaire, l’enregistreur ou le commutateur. Pour une caméra à bloc séparé, n’achetez pas un modèle sur la seule base d’une tension identique.
La documentation doit répondre aux questions essentielles : quelle alimentation utiliser, quel connecteur employer, dans quelles conditions installer le bloc et quels accessoires sont autorisés ? Si elle ne précise pas un élément déterminant, demandez l’information au fabricant. Un vendeur ou un installateur peut également vous aider à vérifier les références, mais la mise en œuvre électrique doit respecter les consignes de sécurité applicables.
Confiez le raccordement à une personne qualifiée dès qu’il faut intervenir sur un circuit secteur, modifier une installation fixe, raccorder des conducteurs sans fiche ou résoudre une incompatibilité électrique incertaine. Cette précaution est également indiquée si le parcours du câble impose un passage complexe, si l’alimentation doit rester dehors ou si plusieurs appareils sont regroupés sur une source commune. Le bon choix n’est pas le bloc qui semble le plus polyvalent, mais celui dont les caractéristiques sont confirmées pour votre caméra et votre installation.
En pratique, une alimentation adaptée se reconnaît par une concordance complète avec les spécifications du fabricant, et non par une simple ressemblance. Prenez le temps de vérifier chaque point avant le raccordement : vous réduirez le risque d’endommager la caméra et de créer une installation peu fiable ou mal protégée.
Cela peut convenir si la tension, le type de courant, la polarité et le connecteur correspondent aussi aux spécifications de la caméra. L’intensité indiquée sur le bloc est sa capacité maximale, mais vérifiez toujours les consignes du fabricant et les besoins des accessoires.
Non. La prise peut avoir des dimensions ou une polarité différentes, même si elle semble s’adapter. Comparez le connecteur et toutes les caractéristiques électriques avec la documentation du modèle exact.
Pas automatiquement. Utilisez le mode d’alimentation expressément prévu par le fabricant et vérifiez la compatibilité entre la caméra et la source PoE ou tout autre accessoire autorisé.
Seulement si le bloc et ses connexions sont prévus pour les conditions réelles de pose. Tenez compte de l’humidité, de la température et de la protection des jonctions, sans supposer que l’indice de protection de la caméra s’applique au bloc.
Faites appel à une personne qualifiée pour tout raccordement au secteur, toute modification d’une installation fixe ou tout branchement dont la polarité et le brochage ne sont pas certains. C’est aussi prudent si le câble est long, si plusieurs appareils partagent une alimentation ou si les notices sont contradictoires.
