Alimentation et réseau pour une caméra extérieure

Pour réunir l’alimentation et le réseau d’une caméra extérieure, le PoE fait circuler les données et l’électricité dans un même câble Ethernet, à condition que la caméra soit compatible. Pour une installation simple, un injecteur PoE pour caméra peut suffire. Si vous devez raccorder plusieurs appareils, un commutateur PoE de vidéosurveillance permet de centraliser les connexions. Le bon choix dépend surtout du nombre de ports PoE, de la puissance nécessaire et de la façon dont vos caméras rejoignent l’enregistreur ou le réseau.

Comprendre le rôle du PoE

Un équipement PoE alimente une caméra par son câble réseau, ce qui évite de prévoir une prise électrique près de chaque point de fixation. Le câble transporte également le flux vidéo vers le réseau ou l’enregistreur. Cette solution est particulièrement pratique lorsque la caméra est éloignée d’une prise, mais elle suppose une liaison Ethernet jusqu’à l’équipement PoE.

Vérifiez que la caméra accepte bien l’alimentation PoE et repérez la norme indiquée dans sa documentation, par exemple IEEE 802.3af, 802.3at ou 802.3bt. Un appareil utilisant un PoE passif ou une alimentation propriétaire ne se raccorde pas automatiquement à un équipement conforme à ces normes. Pour comparer les modèles conçus pour ce type de raccordement, consultez les caméras PoE extérieures.

Si votre enregistreur possède déjà des ports PoE, il peut alimenter directement les caméras raccordées à ces ports. Un équipement séparé devient utile pour étendre le réseau, ajouter des caméras ou adapter le câblage. Vérifiez alors que la configuration permet bien aux caméras et à l’enregistreur de communiquer.

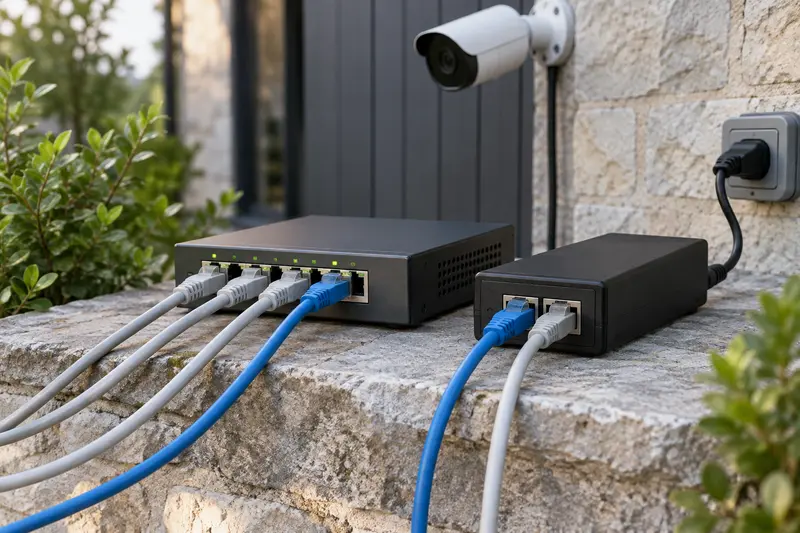

Choisir entre injecteur et commutateur PoE

L’injecteur ajoute l’alimentation PoE à une liaison Ethernet. Le commutateur PoE, lui, regroupe plusieurs ports réseau et peut alimenter les appareils raccordés aux ports PoE. Un commutateur classique associé à un injecteur peut aussi convenir, mais cette combinaison ajoute un appareil et des connexions à organiser.

Un injecteur PoE pour caméra comme le TP‑Link Injecteur PoE Gigabit TL‑PoE150S correspond au format destiné à une liaison individuelle. Pour regrouper des connexions, un commutateur comme le TP‑Link Switch réseau PoE+ Gigabit TL-SG1005P illustre une autre approche. Dans les deux cas, comparez les caractéristiques techniques à celles de vos caméras, plutôt que de vous fier uniquement à la mention PoE.

Vérifier puissance, ports et débit

Comptez séparément les ports PoE et les ports réservés à la liaison montante vers le routeur, l’enregistreur ou un autre commutateur. Certains ports peuvent transmettre des données sans fournir d’alimentation. Prévoyez aussi une marge si vous envisagez d’ajouter des caméras ou des équipements réseau par la suite.

Deux limites sont à contrôler : la puissance maximale disponible par port et le budget PoE total de l’appareil. Ce budget correspond à la puissance que le commutateur peut distribuer à l’ensemble de ses ports PoE, pas nécessairement à la puissance maximale annoncée pour un port. Consultez les besoins de chaque caméra, en tenant compte des fonctions susceptibles d’augmenter sa consommation, comme l’éclairage infrarouge, un projecteur ou les mouvements d’une tête motorisée.

Le débit compte également. Des ports Gigabit peuvent faciliter la circulation de plusieurs flux vidéo, mais le réseau complet doit suivre : câble, commutateur, enregistreur et liaison vers le routeur. Une fonction manageable peut être utile pour segmenter le réseau avec des VLAN ou contrôler certains ports. Si vous n’avez pas besoin de ces réglages, un modèle non manageable est généralement plus simple à installer.

Préparer le câblage et l’emplacement

Choisissez un câble Ethernet de catégorie adaptée au débit attendu, par exemple Cat 5e ou Cat 6 pour une liaison Gigabit, et vérifiez la qualité de ses conducteurs. Pour un parcours extérieur, utilisez un câble prévu pour cette exposition ou faites‑le passer dans une protection adaptée. Une liaison Ethernet cuivre standard est généralement limitée à 100 m au total, connectique comprise : au‑delà, prévoyez une architecture réseau conçue pour prolonger la liaison.

Les commutateurs et injecteurs courants ne sont pas nécessairement conçus pour rester dehors. Installez‑les dans un espace sec, ventilé et accessible, à l’abri de l’humidité et des températures extrêmes. Protégez les raccordements extérieurs contre l’eau, évitez les câbles pincés ou tendus et prévoyez une protection contre les surtensions lorsque l’installation et son environnement le justifient. En cas de doute sur la mise à la terre ou la protection électrique, faites vérifier le montage par un professionnel.

Comparer le budget et éviter les erreurs

En entrée de gamme, un injecteur ou un commutateur non manageable répond souvent aux besoins d’une installation simple. Le milieu de gamme peut apporter davantage de ports, une réserve de puissance plus confortable ou une construction mieux adaptée à un usage régulier. Le haut de gamme se justifie surtout si vous avez besoin de fonctions de gestion réseau, de supervision ou d’une capacité PoE plus importante. Comparez ces apports à votre installation réelle, sans payer pour des fonctions que vous n’utiliserez pas.

• Ne confondez pas le nombre total de ports avec le nombre de ports capables d’alimenter une caméra.
• Ne choisissez pas uniquement selon la puissance par port : vérifiez aussi le budget PoE total.
• Ne mélangez pas des normes ou des systèmes d’alimentation incompatibles.
• Ne placez pas un appareil intérieur dans un boîtier exposé à l’humidité sans protection appropriée.

Pour l’entretien, vérifiez périodiquement l’état des câbles, des connecteurs et de la ventilation. Si vous ajoutez une caméra, recalculez la puissance totale et contrôlez que le port disponible convient. Sur un équipement manageable, conservez une configuration réseau documentée et désactivez les ports inutilisés lorsque les fonctions de l’appareil le permettent.
