Tenda switch PoE+ Gigabit 5 ports

Description

Un switch compact pour vos équipements PoE

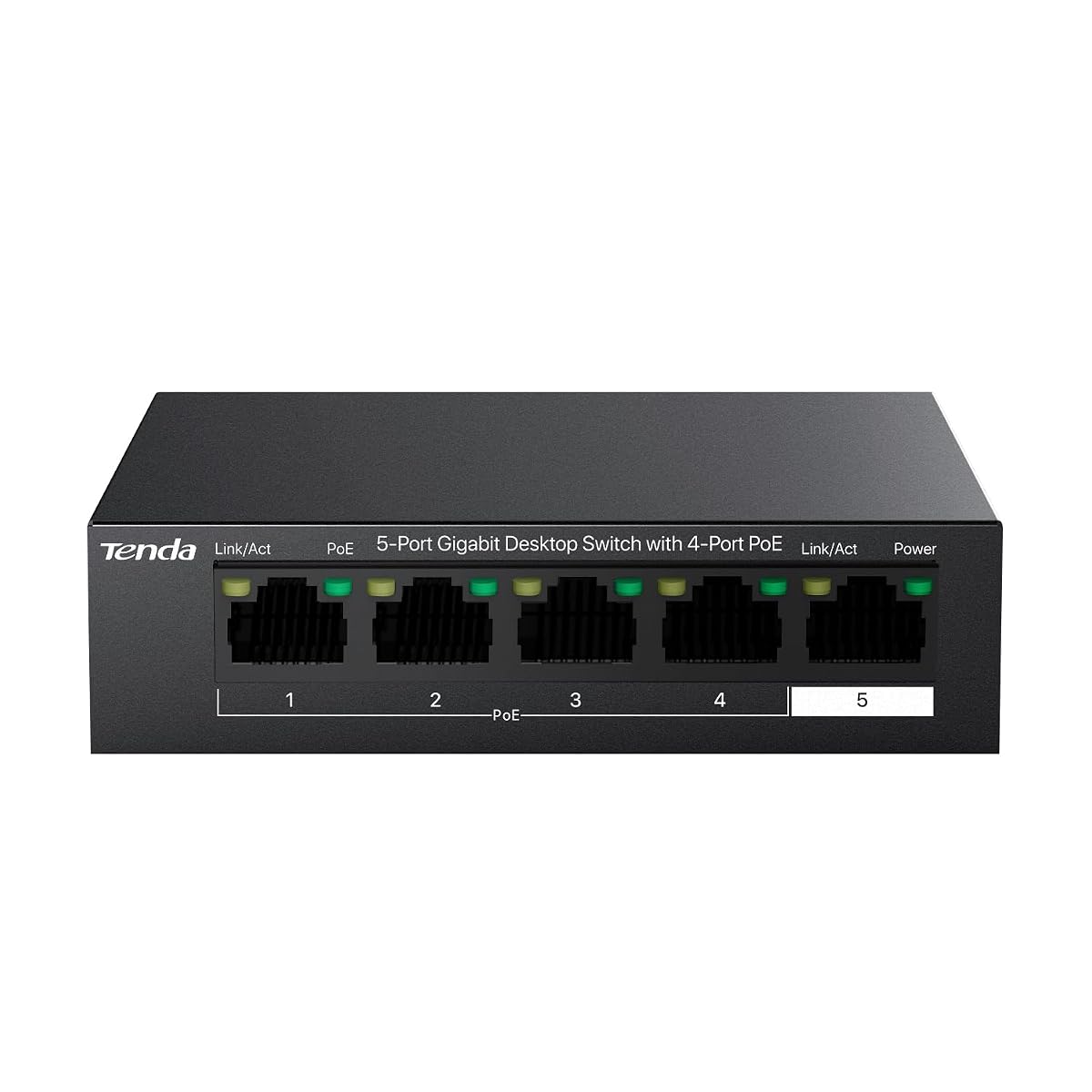

Le Tenda TEG1105P-4-63W rassemble cinq ports Gigabit dans un boîtier de 10 × 10 × 2,6 cm. Quatre ports RJ45 fournissent à la fois les données et l’alimentation aux appareils PoE compatibles, tandis que le cinquième sert de port uplink pour relier le switch au réseau principal ou à un routeur.

Cette organisation convient notamment à une installation regroupant plusieurs caméras IP, un point d’accès ou un téléphone IP. Elle permet de faire passer l’alimentation par le câble réseau pour les appareils compatibles, ce qui évite de prévoir une prise électrique à proximité de chacun d’eux. Le switch lui‑même doit toutefois être alimenté par son adaptateur secteur.

Son format discret et son poids de 195 g facilitent son installation près du point de raccordement. Son boîtier métallique protège les composants et offre une construction adaptée à un emplacement technique bien choisi.

Quatre ports PoE+ et 58 W au total

Les quatre ports PoE+ prennent en charge les normes IEEE 802.3af et 802.3at. Chacun peut fournir jusqu’à 30 W, dans la limite d’un budget global de 58 W. Cette distinction est importante lors du choix des appareils : la puissance maximale disponible sur un port ne peut pas être délivrée simultanément sur les quatre ports si la consommation cumulée dépasse le budget total.

Le switch détecte automatiquement les appareils connectés et adapte l’alimentation aux équipements PoE compatibles. Les appareils non‑PoE et les appareils PoE passifs peuvent échanger des données, mais ne sont pas alimentés par ce switch. Pour alimenter un appareil non‑PoE, il faut prévoir un adaptateur secteur ou un splitter PoE adapté à cet appareil.

• Quatre ports RJ45 PoE+ à 10/100/1000 Mbit/s.
• Jusqu’à 30 W disponibles sur un port, dans la limite du budget global.
• Un budget PoE total de 58 W.
• Un port RJ45 Gigabit dédié à l’uplink.

En cas de dépassement des 58 W cumulés, l’alimentation des ports définis comme prioritaires les plus bas est coupée automatiquement. Il est donc utile de vérifier la consommation des équipements et de répartir les appareils essentiels sur les ports prioritaires selon votre installation.

Une mise en service simple

Le fonctionnement Plug and Play permet de raccorder le switch sans configuration réseau préalable. Connectez l’adaptateur secteur, reliez le port uplink au réseau, puis branchez les équipements sur les ports prévus. Cette simplicité convient aux installations de caméras IP pour lesquelles vous souhaitez ajouter plusieurs connexions filaires sans mettre en place une administration réseau avancée.

Un commutateur DIP permet également d’activer la fonction VLAN. Dans ce mode, les ports 1 à 4 sont isolés les uns des autres, tout en conservant la communication avec le port 5. Cette séparation peut aider à limiter les échanges directs entre les appareils raccordés et à réduire les risques de tempêtes de broadcast. Elle modifie toutefois la communication entre ports : vérifiez que ce comportement correspond à votre réseau avant de l’activer.

Un format adapté à une installation organisée

Avec ses dimensions de 10 × 10 × 2,6 cm, le switch trouve sa place dans un espace technique près du routeur ou de l’enregistreur vidéo réseau. Pour une installation de surveillance extérieure, il se positionne généralement à l’abri, du côté intérieur du bâtiment, afin que les câbles des caméras rejoignent un point de réseau protégé. Le boîtier métallique ne doit pas être confondu avec une protection contre les intempéries.

Le produit annonce une protection contre les surtensions de 6 kV. Elle constitue une protection supplémentaire pour l’équipement, sans remplacer une installation électrique adaptée ni garantir l’absence de dommage dans toutes les situations. Le raccordement et l’emplacement doivent rester cohérents avec les conditions réelles du site.

À vérifier avant de choisir

Ce modèle convient si quatre ports alimentés par PoE+ suffisent et si la consommation totale reste compatible avec les 58 W disponibles. Pour une installation plus importante, il faudra considérer le nombre d’appareils, leur puissance et la manière dont ils communiquent entre eux. Le port uplink dédié relie le switch au réseau, mais ne remplace pas un port PoE supplémentaire.

En résumé, le TEG1105P-4-63W associe une mise en route accessible, quatre connexions PoE+ Gigabit et une fonction VLAN activable. Il répond à un besoin de raccordement simple pour des caméras IP et autres équipements compatibles, à condition de planifier le budget électrique et l’emplacement du switch.

Conseils d’utilisation

Avant l’installation, vérifiez que les appareils à alimenter sont compatibles avec les normes IEEE 802.3af ou 802.3at et calculez leur consommation cumulée. Gardez une marge sous le budget total de 58 W, en tenant compte de la limite maximale de 30 W par port.

1. Placez le switch dans un endroit sec et protégé, près de l’arrivée réseau et à portée de l’adaptateur secteur.
2. Reliez le port uplink au routeur ou au réseau principal, puis branchez chaque appareil sur l’un des quatre ports PoE+.
3. Activez le VLAN avec le commutateur DIP uniquement si l’isolation des ports 1 à 4 correspond à votre réseau.

Les appareils non‑PoE et PoE passifs ne reçoivent pas d’alimentation électrique par ce switch. Utilisez une solution d’alimentation adaptée plutôt que de supposer qu’un appareil sera alimenté par le câble réseau. Ne placez pas le switch à la pluie et ne manipulez pas l’adaptateur secteur avec les mains mouillées. Coupez son alimentation avant de déplacer les câbles ou de nettoyer le boîtier.

Entretien et rangement

Installez le switch sur une surface stable, dans un espace sec et suffisamment dégagé pour éviter l’accumulation de chaleur. Évitez de le couvrir ou de le placer près d’une source de chaleur, de poussière importante ou d’humidité. Pour les installations de caméras extérieures, privilégiez un emplacement protégé à l’intérieur ou dans un coffret réseau adapté.

Avant tout nettoyage, débranchez l’adaptateur secteur. Essuyez le boîtier avec un chiffon doux et sec, sans produit abrasif ni liquide directement appliqué sur l’appareil. Vérifiez périodiquement que les connecteurs RJ45 restent propres et que les câbles ne sont ni pincés ni soumis à une traction excessive.

Pour le rangement, déconnectez les câbles sans tirer sur leur gaine et conservez l’équipement et son adaptateur dans un endroit sec. Évitez de poser des objets sur le boîtier afin de préserver l’accès aux ports et la circulation de l’air.

À qui le conseiller ?

Ce switch s’adresse aux particuliers et aux installateurs qui souhaitent raccorder jusqu’à quatre équipements PoE+ sur un réseau Gigabit, par exemple des caméras IP compatibles, un point d’accès ou un téléphone IP. Le port uplink permet de le relier à un routeur, à un enregistreur réseau ou à une autre partie du réseau.

Il est particulièrement pratique lorsque les équipements sont éloignés d’une prise électrique, à condition de respecter leur compatibilité PoE et le budget de 58 W. Pour une installation de surveillance extérieure, il convient aux personnes qui peuvent placer le switch dans un espace technique sec et protégé, plutôt qu’à l’extérieur exposé aux intempéries.
