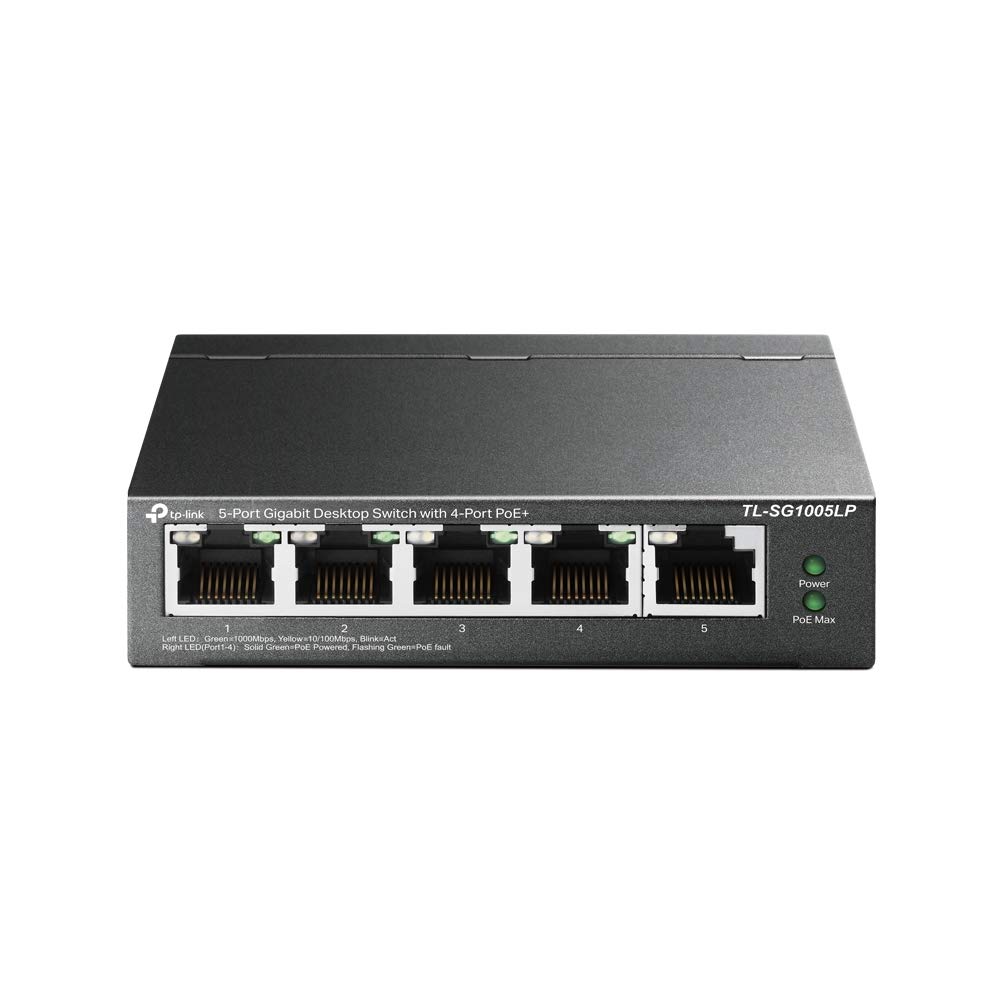

TP‑Link Switch Gigabit PoE+ TL-SG1005LP

Description

Cinq ports Gigabit pour un petit réseau

Le TP‑Link TL-SG1005LP est un switch de bureau compact qui réunit cinq ports RJ45 Gigabit. Il permet de relier des équipements réseau compatibles, comme des caméras IP, un ordinateur, une imprimante ou un routeur, au sein d’une même installation. Les ports prennent en charge des débits de 10, 100 ou 1 000 Mbit/s selon l’équipement relié et les caractéristiques du réseau.

Pour une installation de surveillance, vous pouvez raccorder jusqu’à quatre appareils PoE compatibles et réserver le cinquième port à la liaison avec le réseau existant. Les ports peuvent également servir à connecter d’autres équipements, dans la limite de leur nombre et des besoins de votre installation.

Données et alimentation sur un seul câble

Les quatre ports PoE+ transmettent les données et l’alimentation électrique sur un même câble réseau. Cela évite de prévoir une alimentation séparée à proximité de chaque caméra compatible et peut simplifier le câblage, notamment lorsque les appareils sont installés à des emplacements distincts. Le switch fonctionne avec des clients PoE conformes aux normes IEEE 802.3af et 802.3at.

Chaque port PoE peut fournir jusqu’à 30 W, dans la limite d’un budget total de 40 W pour l’ensemble des ports PoE. Ces deux valeurs sont à considérer ensemble : elles ne signifient pas que quatre appareils peuvent recevoir simultanément 30 W chacun. Avant de raccorder plusieurs appareils, additionnez leurs besoins électriques pour vérifier que la puissance totale reste adaptée au budget disponible.

Une gestion de l’alimentation intégrée

Le switch détecte automatiquement les appareils PoE compatibles et leur fournit l’alimentation nécessaire. Il est également conçu pour éviter d’alimenter les équipements non PoE, ce qui permet de raccorder des appareils tels qu’un ordinateur ou une imprimante sur les ports du réseau. Respectez néanmoins les normes PoE prises en charge par les équipements que vous connectez.

Si la demande totale dépasse 40 W, la gestion intelligente de l’alimentation coupe l’alimentation du port ayant la priorité la plus basse. Ce mécanisme vise à préserver l’alimentation des ports prioritaires et à protéger les appareils contre les surcharges. Il reste préférable de dimensionner le réseau en fonction de la consommation de chaque équipement plutôt que de compter sur cette gestion en cas de dépassement.

Un trafic adapté aux usages sensibles au délai

La prise en charge de 802.1p et DSCP QoS contribue à traiter le trafic réseau sensible à la latence. Cette fonction peut être utile lorsque des flux vidéo et d’autres usages partagent le même réseau. Le résultat dépend aussi des autres équipements et de la configuration globale du réseau : ce switch ne remplace pas une vérification de la capacité de votre installation ni des besoins des appareils connectés.

• 5 ports RJ45 avec prise en charge Gigabit ;
• 4 ports PoE+ compatibles IEEE 802.3af/at ;
• jusqu’à 30 W par port PoE, dans la limite de 40 W au total ;
• prise en charge de 802.1p et DSCP QoS ;
• installation Plug & Play, sans configuration à effectuer.

Un format de bureau simple à intégrer

Avec ses dimensions de 9,8 × 2,5 × 10 cm et son poids de 400 g, le TL-SG1005LP prend peu de place sur un bureau ou dans un espace technique. Son boîtier métallique protège ses composants intérieurs. Il s’agit d’un équipement de bureau : placez‑le dans un endroit sec et protégé, à proximité des câbles de votre installation, et non à l’extérieur exposé aux intempéries.

Le fonctionnement Plug & Play permet de le mettre en place sans configuration réseau préalable. Il suffit de relier les équipements compatibles aux ports adaptés, puis de vérifier que les liaisons et l’alimentation PoE répondent aux besoins du réseau. Ce modèle constitue une solution directe pour ajouter des ports Gigabit et alimenter plusieurs appareils PoE, sans multiplier les blocs d’alimentation auprès des appareils concernés.

Conseils d’utilisation

Installez le switch dans un endroit sec, protégé de la pluie et à proximité des câbles réseau. Il s’agit d’un appareil de bureau, pas d’un équipement à exposer aux intempéries. Laissez son boîtier dégagé et évitez de le placer près d’une source de chaleur ou dans un espace où les câbles risquent d’être écrasés.

1. Reliez les appareils réseau aux ports RJ45 avec des câbles adaptés à votre installation.
2. Réservez les ports PoE+ aux appareils compatibles IEEE 802.3af ou 802.3at qui nécessitent une alimentation par Ethernet.
3. Avant de raccorder plusieurs appareils PoE, additionnez leurs besoins : la puissance totale ne doit pas dépasser 40 W, même si chaque port peut fournir jusqu’à 30 W.
4. Reliez le switch au réseau existant, puis vérifiez que les équipements raccordés fonctionnent normalement.

Ne manipulez pas les prises ni les câbles avec les mains mouillées. N’utilisez pas de câble ou de connecteur endommagé et ne forcez pas l’insertion des fiches. En cas de fonctionnement inhabituel, débranchez les équipements concernés et contrôlez le câblage ainsi que la compatibilité PoE avant de remettre l’installation en service.

Entretien et rangement

Avant toute opération de nettoyage, débranchez l’appareil et retirez les câbles réseau. Essuyez le boîtier métallique avec un chiffon doux et sec. N’appliquez pas de liquide directement sur le switch et n’utilisez pas de produit abrasif, susceptible d’endommager la surface ou de pénétrer dans les connecteurs.

Vérifiez de temps à autre que les ports et les câbles sont propres, secs et sans dommage visible. Évitez l’accumulation de poussière autour du boîtier et gardez les ouvertures dégagées pour ne pas gêner la dissipation de la chaleur. Ne démontez pas le boîtier pour l’entretien. Pour le rangement, débranchez les appareils, enroulez les câbles sans les plier fortement et conservez le switch dans un endroit sec, à l’abri des chocs et des fortes températures.

À qui le conseiller ?

Ce switch convient aux particuliers et aux petites structures qui souhaitent relier plusieurs appareils réseau, notamment des caméras IP compatibles PoE. Ses quatre ports PoE+ peuvent alimenter des équipements adaptés, tandis que le cinquième port permet de relier le switch au réseau existant ou d’accueillir un autre appareil.

Il répond aux besoins d’une installation compacte lorsque cinq ports Gigabit et un budget PoE total de 40 W sont suffisants. Pour choisir, vérifiez les normes prises en charge par vos appareils et additionnez leur consommation PoE, surtout si vous prévoyez de raccorder plusieurs caméras.
